产品详情
说明:
焊丝主要成分是17Cr，为铁素体不锈钢TIG焊丝。焊接顺畅、成形美观，耐腐性能好。
用途:
常应用于耐磨耐腐蚀场合铁素体构件的焊接，如10Cr17（SUS 430）材料的器件、护栏、高尔夫球头等。
焊丝化学成分（%）
C | Mn | Si | Cr | Ni | Mo | P | S | Cu | |
保证值 | ≤0.10 | ≤0.60 | ≤0.50 | 15.50~17.00 | ≤0.60 | ≤0.75 | ≤0.030 | ≤0.030 | ≤0.75 |
例值 | 0.038 | 0.39 | 0.46 | 16.40 | 0.20 | 0.53 | 0.013 | 0.018 | 0.24 |
参考电流 (AC、DC-)
直径(mm) | 1.6 | 2.0 | 2.5 | 3.2 |
焊接电流(A) | 50~100 | 100~200 | 200~300 | 300~400 |
注意事项:
1.保护气体：采用纯Ar；流量：电流在100~200A时9~14L/min，电流在200~300A时14~18L/min。
2.钨极伸出长度：3~5mm；电弧长度：1~3mm。
3.风速限制在≤1.0m/s；建议在焊接区背面通氩气保护。
4.在焊接中，焊接线能量的大小直接影响焊缝金属的力学性能及抗裂性能等，应予以更多关注。
5.将焊接部位的锈层、湿气、油污、灰尘等确实除净。
以上建议仅供参考，在具体操作中以现场情况为准。必要时先进行工艺评定再确定焊接方案。

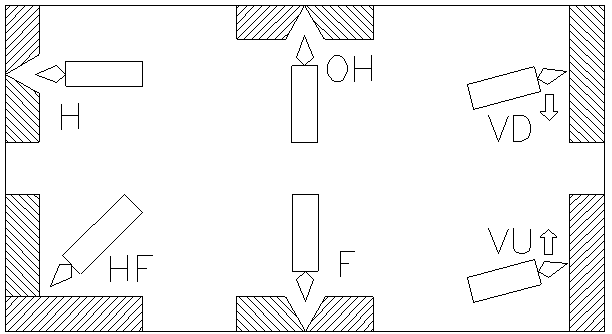

焊接位置:
