说明:
JQ.YJL60G为气电立焊用药芯焊丝。焊接工艺性能优良，电弧稳定，飞溅小，易脱渣，焊缝成形美观。采用立向上焊接方法，焊缝一次成形,焊接效率高。
用途:
用于立焊船舶的外壳及各种内部构件、贮罐侧板和桥梁的箱式梁复板、冶金高炉等中厚板的对接焊缝。
熔敷金属化学成分（%）
C | Si | Mn | S | P | Ni | Cr | Mo | Ti | |
保证值 | ≤0.15 | ≤0.50 | ≤2.00 | ≤0.025 | ≤0.025 | ≤1.50 | ≤0.25 | ≤0.50 | ≤0.10 |
例值 | 0.09 | 0.20 | 1.62 | 0.011 | 0.007 | 0.67 | 0.02 | 0.10 | 0.03 |
熔敷金属力学性能
项目 | Rm（MPa） | Rel（MPa） | A（%） | KV2（J） |
-20℃ | ||||
保证值 | ≥610 | ≥490 | ≥20 | ≥47 |
例值 | 643 | 506 | 24 | 159 |
焊接试片尺寸
规格（mm） | 试片规格（mm） | 角度（º） | 间隙（mm） | 焊接电流（A） | 焊接电压（V） |
1.6 | 300×100×20 | 22.5 | 5 | 360 | 36 |
参考电流（DC+）
焊丝直径（mm） | 焊接电流（A） | 焊接电压（V） |
1.6 | 320-400 | 32-36 |

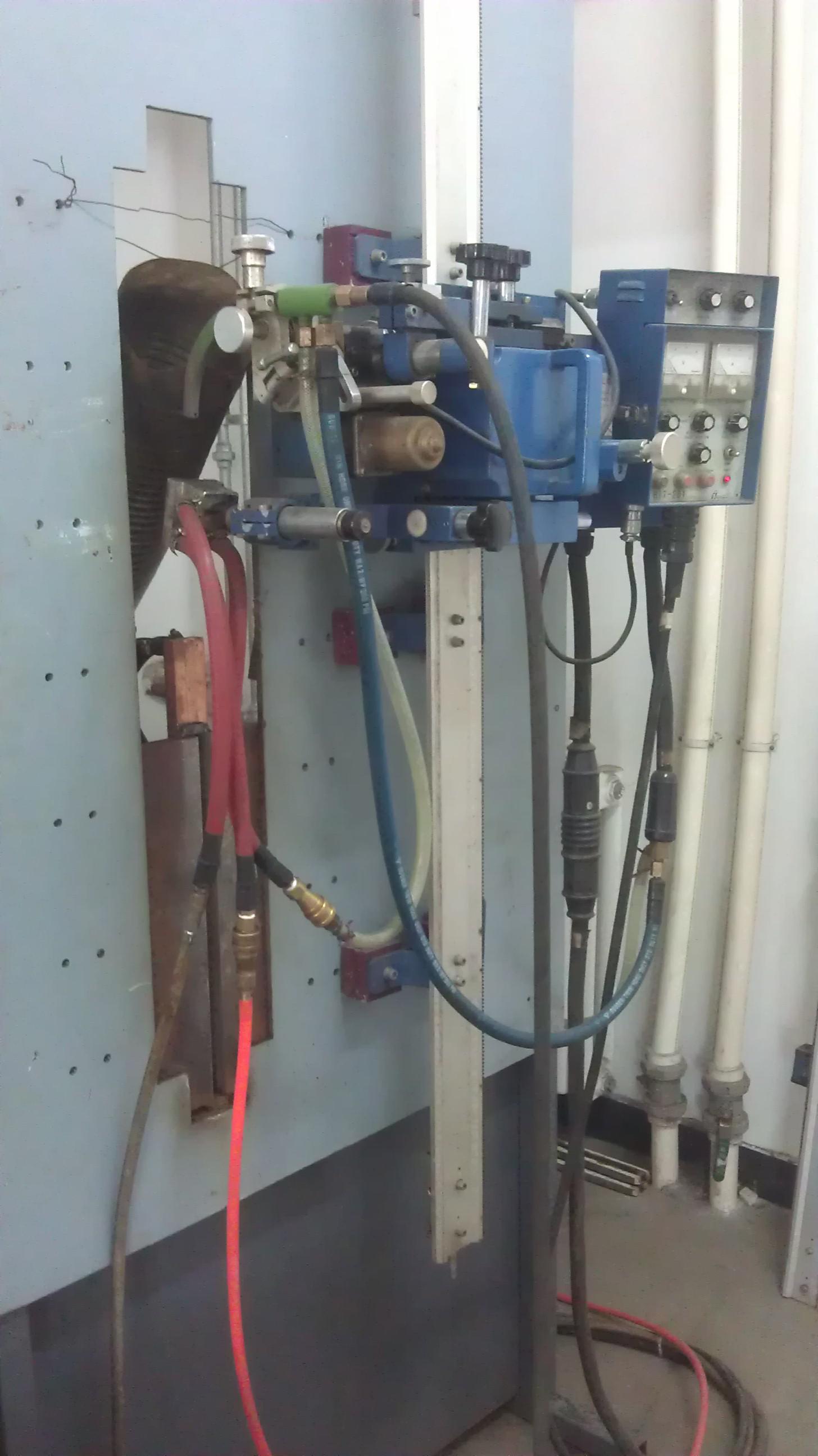

焊接照片

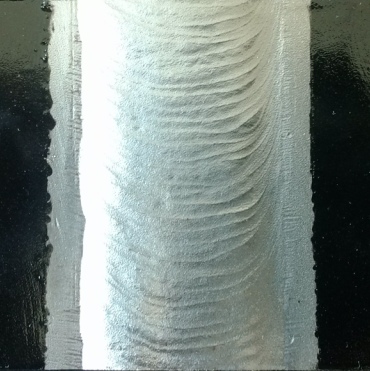

（立向上焊正面焊缝）

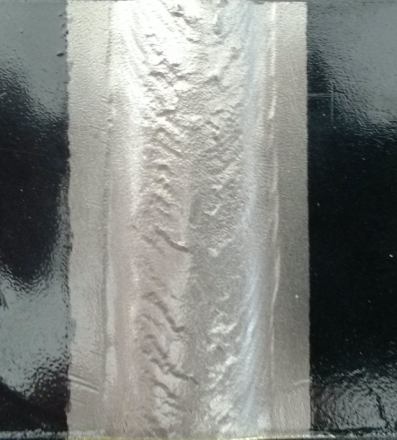

（立向上焊背面焊缝）

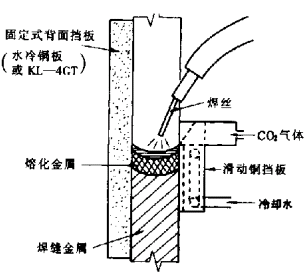

气电立焊示意图
注：参照原样本中图例
