产品详情
说明:
JQ.YJ621K2-1为氧化钛型CO2气体保护药芯焊丝，焊接工艺性能优良，电弧柔和稳定，飞溅小，脱渣容易，焊缝成形美观。可进行全位置焊接，焊接效率高。焊缝金属经微量元素韧化处理，在－40℃以上仍然具有优良的低温韧性，抗裂性好。
用途:
用于620MPa低合金高强度钢的结构件焊接，广泛应用于起重机械、桥梁、贮罐、钢架结构等重要结构的焊接。
熔敷金属化学成分(%)（保护气体:CO2）
C | Mn | Si | S | P | Ni | Cr | Mo | V | |
保证值 | ≤0.15 | 0.50～1.75 | ≤0.80 | ≤0.030 | ≤0.030 | 1.00～2.00 | ≤0.15 | ≤0.35 | ≤0.05 |
例值 | 0.05 | 1.60 | 0.39 | 0.008 | 0.010 | 1.35 | — | — | — |
熔敷金属力学性能（保护气体:CO2）
项 目 | Rm(N/mm2) | ReL/Rp0.2(N/mm2) | A(%) | KV2 (J) | |
-20℃ | -40℃ | ||||
保证值 | 620～760 | ≥540 | ≥17 | ≥27 | — |
例值 | 637 | 575 | 27 | 152 | 126 |
熔敷金属扩散氢含量(水银法)：≤10ml/100g
参考电流 (DC+)
焊丝直径（mm） | φ1.2 | φ1.4 | φ1.6 | |
电流范围 （A） | 平焊 | 120～300 | 150～400 | 180～450 |
向上立焊、仰焊 | 120～260 | 150～270 | 180～280 | |
向下立焊 | 200～300 | 220～300 | 250～300 | |
横焊 | 120～280 | 150～320 | 180～350 | |
注意事项:
1.施焊工件应做除油、除锈处理。
2.焊接时，气体流量一般在20～25L/min。
3.药芯焊丝焊接时，干伸长度应为15～25mm。
4.焊丝库房的湿度应保持在小于60%
5.非真空包装焊丝存放时间不宜超过半年，真空包装焊丝存放时间不宜超过一年。

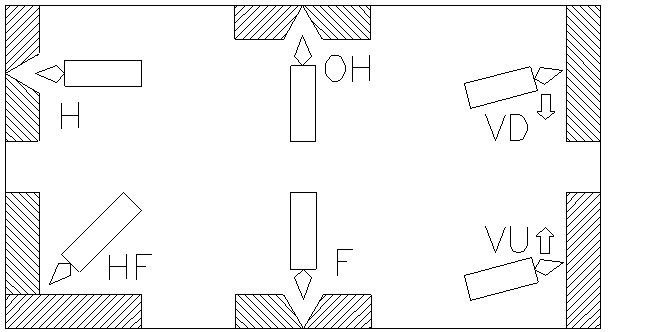

焊接位置:
