产品详情
说明:
焊丝主要成分是22Cr-12Ni。配用JQ.SJ601不锈钢碱性烧结焊剂，其熔敷金属具有良好的力学性能、抗裂性能、抗晶间腐蚀性能。因合金的含量高，耐高温性良好。
用途:
常应用于碳钢与不锈钢异种材料焊接或应用于韧性较差的马氏体、珠光体不锈钢焊接。应用场合如石油化工、火力电站等行业。
焊丝化学成分（%）
C | Mn | Si | Cr | Ni | Mo | P | S | Cu | |
保证值 | ≤0.12 | 1.00~2.50 | ≤0.60 | 23.00~25.00 | 12.00~14.00 | ≤0.75 | ≤0.030 | ≤0.030 | ≤0.75 |
例值 | 0.051 | 1.79 | 0.56 | 23.84 | 13.10 | 0.20 | 0.024 | 0.012 | 0.13 |
熔敷金属（配合焊剂:JQ.SJ601）化学成分（%）
C | Mn | Si | Cr | Ni | P | S | |
保证值 | ≤0.15 | 0.50~2.50 | ≤1.00 | 22.0~25.0 | 12.0~14.0 | ≤0.040 | ≤0.030 |
例值 | 0.040 | 1.53 | 0.55 | 23.49 | 13.20 | 0.019 | 0.017 |
熔敷金属力学性能
实验项目 | Rm（N/mm2） | A（%） | 配合焊剂 |
保证值 | ≥520 | ≥25 | — |
例值 | 599 | 36 | JQ.SJ601 |
参考电流（AC或DC+）
直径(mm) | φ2.5 | φ3.2 | φ4.0 | φ5.0 |
焊接电流(A) | 400~500 | 450~550 | 500~600 | 550~650 |
注意事项:
1.焊道间温度建议控制在150℃左右。中小规范多道多层焊时，注意控制焊接线能量。
2.焊接部位的锈层、湿气、油污、灰尘等确实要清理干净。
3.焊剂在使用前须经300~350℃烘焙2h。
以上建议仅供参考，在具体操作中以现场情况为准。必要时先进行工艺评定再确定焊接方案。

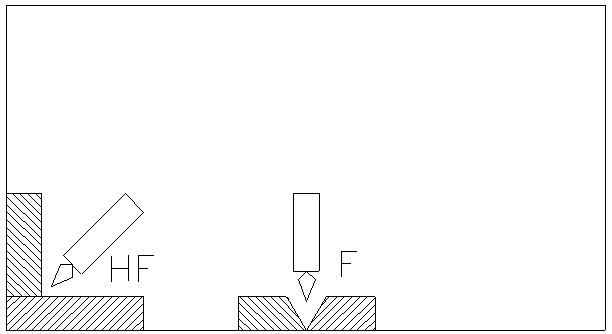

焊接位置:
