产品详情
说明:
J556FeXG是低氢钾型药皮的管道专用铁粉焊条，其特点是下行焊时熔渣不下淌，电弧稳定，并有一定吹力，脱渣较容易，焊波平整，熔敷效率较高，具有良好的力学性能及抗裂性能。交直流两用，直流反接施焊时，效果更佳。
用途:
适用于中碳钢及相应强度等级的低合金钢管的填充、盖面焊，也可用于同等级结构钢的下行角焊、下行对接坡口焊。
熔敷金属化学成分(%)
C | Mn | Si | S | P |
≤0.12 | ≤1.60 | ≤0.90 | ≤0.030 | ≤0.030 |
熔敷金属力学性能
试验项目 | Rm(N/mm2) | ReL/Rp0.2(N/mm2) | A(%) | KV2(J) -30℃ |
保证值 | ≥550 | ≥460 | ≥17 | ≥27 |
X射线探伤:
I级
参考电流 (DC+)
焊条直径（mm） | φ3.2 | φ4.0 |
焊接电流（A） | 80~130 | 110~160 |
注意事项:
⒈焊前焊条须经350~400℃烘焙1h，随烘随用。
⒉焊前必须清除焊件的铁锈、油污、水分等杂质。
3.焊接时须用短弧操作，焊条宜直拖而下，也可作月牙型向下小幅摆动焊接。

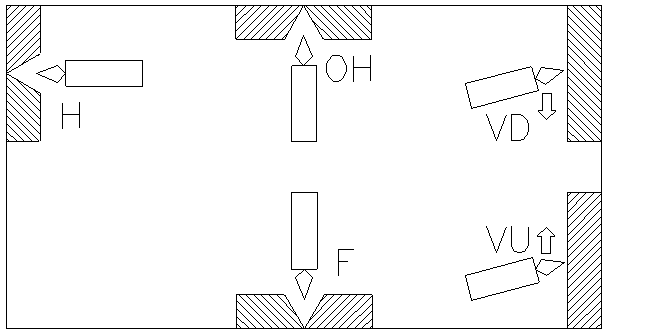

焊接位置:
