产品详情
说明:
J507FeXG是低钠型管道专用铁粉焊条，立向下焊时，熔渣不下淌，电弧稳定，并有一定吹力，脱渣容易，焊波平整，具有良好的力学性能和抗裂性能，熔敷效率较高。
用途:
适用于厚度≤9mm圆管下行焊，下行角焊及下行对接坡口焊，也可用于厚度>9mm圆管下行打底焊。
熔敷金属化学成分(%)
C | Mn | Si | S | P | Ni | Cr | Mo | V | |
保证值 | ≤0.15 | ≤1.60 | ≤0.90 | ≤0.035 | ≤0.035 | ≤0.30 | ≤0.20 | ≤0.30 | ≤0.08 |
熔敷金属力学性能
试验项目 | Rm(N/mm2) | ReL/Rp0.2(N/mm2) | A(%) | KV2(J) -30℃ |
保证值 | ≥490 | ≥400 | ≥22 | ≥27 |
X射线探伤:
I级
参考电流 (DC+)
焊条直径（mm） | φ2.5 | φ3.2 | φ4.0 |
焊接电流（A） | 60~100 | 80~130 | 110~160 |
注意事项:
⒈焊前焊条须经350℃烘焙1h，随烘随用。
⒉焊前必须清除焊件的铁锈、油污、水分等杂质。
3. 焊条宜直拖而下，也可作月牙型向下小幅摆动，切不可摆动幅度过大。
4. 引弧须在坡口外，开始运条时须将熔池填满后再运条。

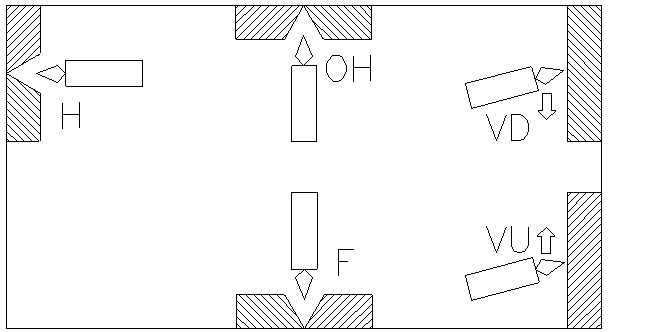

焊接位置:
