产品详情
说明:
E8010是高纤维素钠型药皮立向下焊条。电弧吹力大，熔渣少，易清除，焊缝成形美观，焊接速度快，熔敷金属有良好的力学性能，并具有优良的抗气孔和抗裂性能，是管线现场环缝全位置立向下焊接专用焊条，采用直流正接。
用途:
用于同强度等级的碳钢，低合金钢管道的填充，盖面焊，也适宜一般同强度结构的立向下焊接。
熔敷金属化学成分(%)
C | Mn | Si | S | P | Ni | Cr | Mo | V | |
保证值 | ≤0.20 | ≤1.20 | ≤0.60 | ≤0.030 | ≤0.030 | ≤1.00 | ≤0.30 | ≤0.50 | ≤0.10 |
例值 | 0.10 | 0.50 | 0.14 | 0.010 | 0.014 | 0.40 | 0.035 | 0.42 | 0.010 |
熔敷金属力学性能
试验项目 | Rm(N/mm2) | ReL/Rp0.2(N/mm2) | A(%) | KV2(J) |
-30℃ | ||||
保证值 | ≥550 | ≥460 | ≥17 | ≥27 |
例值 | 590 | 500 | 24 | 55 |
X射线探伤:
Ⅱ级
参考电流 (DC-)
焊条直径（mm） | φ3.2 | φ4.0 |
焊接电流（A） | 80~100 | 110~130 |
注意事项:
1. 焊条开封即用，勿需烘焙。
2.焊前必须清除焊件铁锈、油污、水分等杂质。
3. 焊接时电流不宜过大，焊条摆动不宜过宽。

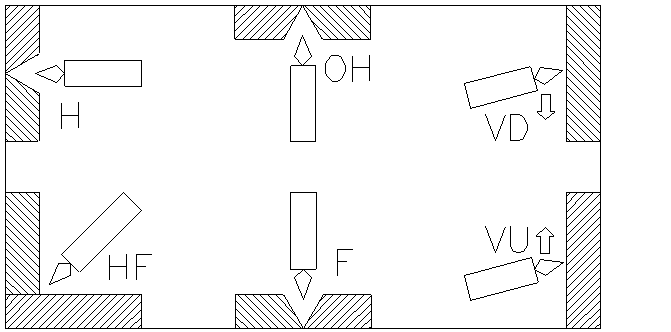

焊接位置:
