产品详情
说明:
J506D是低氢钾型药皮的底层焊专用碳钢焊条，交直流两用。焊条特点是电弧有一定的吹力，打底焊时单面焊双面成形，电弧稳定，脱渣容易，背面焊缝成形美观，可免去铲根和封底焊，利于提高工作效率，但不宜多层焊。
用途:
专用于碳钢和低合金钢结构坡口底层打底焊，如16Mn、09Mn2Si和船舶用A、B、D、E级钢等。
熔敷金属化学成分(%)
C | Mn | Si | S | P | Ni | Cr | Mo | V | |
保证值 | ≤0.15 | ≤1.60 | ≤0.75 | ≤0.035 | ≤0.035 | ≤0.30 | ≤0.20 | ≤0.30 | ≤0.08 |
例值 | 0.07 | 0.93 | 0.43 | 0.009 | 0.017 | 0.032 | 0.028 | 0.006 | 0.016 |
熔敷金属力学性能
试验项目 | Rm(N/mm2) | ReL(N/mm2) | A(%) | KV2(J) |
-30℃ | ||||
保证值 | ≥490 | ≥400 | ≥20 | ≥27 |
例值 | 530 | 435 | 26 | 90 |
X射线探伤:
Ⅰ级
参考电流（打底焊)DC±
焊条直径(mm) | φ2.5 | φ3.2 | φ4.0 |
焊接电流(A) | 50~80 | 70~100 | 100~160 |
注意事项:
⒈焊前焊条须经350℃烘焙1h，随烘随用。
⒉焊前必须清除焊件的铁锈、油污、水分等杂质。
⒊焊接时须用短弧操作，不摆动，以窄焊道为宜。

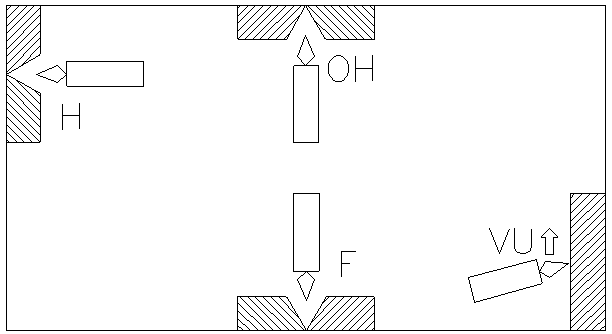

焊接位置:
