产品详情
说明:
J501Fe15 是铁粉氧化钛型药皮的高效碳钢焊条。熔敷效率可达150%。交直流两用，适宜船形焊、平焊、平角焊。电弧稳定，飞溅小，脱渣容易，焊缝成形美观。
用途:
用于碳钢和低合金结构的焊接，如A、B、D级钢,16Mn等船舶、机车车辆及锅炉等结构的焊接
熔敷金属化学成分(%)
C | Mn | Si | S | P | Ni | Cr | Mo | V | |
保证值 | ≤0.15 | ≤1. 25 | ≤ 0.90 | ≤0.035 | ≤0.035 | ≤0.30 | ≤0.20 | ≤0.30 | ≤0.08 |
例值 | 0.081 | 0.90 | 0.48 | 0.010 | 0.023 | 0.032 | 0.030 | 0.005 | 0.014 |
熔敷金属力学性能
试验项目 | Rm(N/mm2) | ReL(N/mm2) | A( % ) | KV2(J) |
0℃ | ||||
保证值 | ≥490 | ≥400 | ≥16 | ≥47 |
例值 | 540 | 465 | 29 | 79 |
X射线探伤:
Ⅱ级
参考电流 (AC、DC)
焊条直径(mm) | φ2.5 | φ3.2 | φ4.0 | φ5.0 |
焊接电流(A) | 90~130 | 130~160 | 140~200 | 160~220 |
注意事项:
⒈焊前应清除焊件的铁锈、油污、水分等杂质。
⒉焊条存放时间过长，应于焊前经180～200℃烘焙1h。

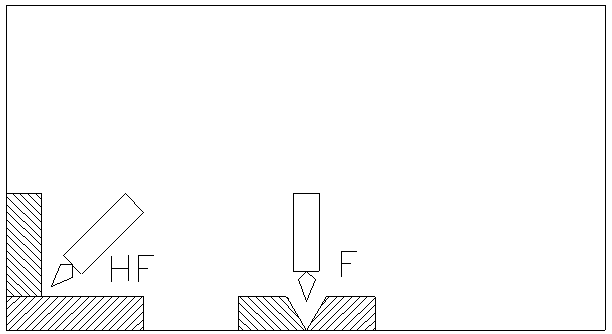

焊接位置:
