TM1400/TL1800-G3-100PF3等离子切割系统

产品特点

该系统由TM1400/TL1800-G3机器人搭载100PF3等离子切割电源，主要特点：


  • 采用全数字等离子切割电源，实现碳钢不锈钢铝等材料的高品质切割

  • 搭载切割导航功能

  • 具有起弧成功率高、切割速度快、切割垂直度高、切断面平滑度好、表面挂渣量少、薄板变形小等突出特点

  • 采用新型长寿命割炬


推荐应用领域：碳钢、不锈钢、铝等板材（厚度小于20mm）的等离子切割


TM1400/TL1800-G3机器人

机器人本体

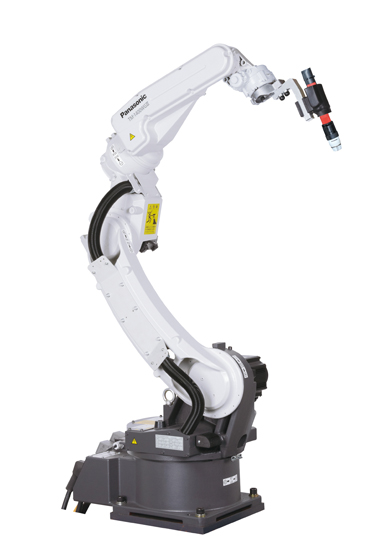

TM1400

类型：标准手臂型


结构：6轴 独立多关节型


最大可搬重量：6 kg


手臂动作范围

最大到达距离：1437 mm

最小到达距离：404 mm

前后动作范围：1033 mm


各轴动作范围

手臂

旋转（RT轴）：正面基准 ±170°

抬臂（UA轴）：垂直基准 -90°~+155°

前伸（FA轴）：水平基准 -195°~+240°

                       上臂基准 -85°~+180°

手腕

转动（RW轴）：±190°

弯曲（BW轴）：前臂基准 -130°~+110°

扭转（TW轴）：焊枪电缆外置型：±400°



更多参数、外形尺寸、动作范围＞

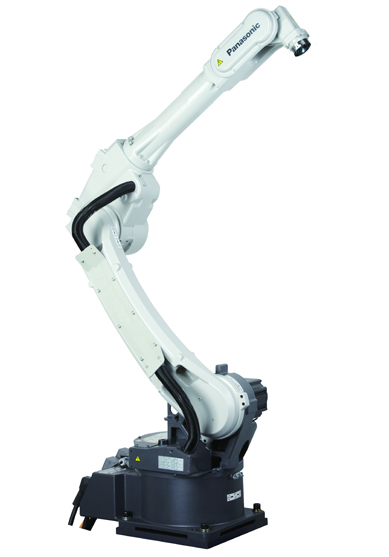

TL1800

类型：加长手臂型


结构：6轴 独立多关节型


最大可搬重量：8 kg


手臂动作范围

最大到达距离：1801 mm

最小到达距离：383 mm

前后动作范围：1418 mm


各轴动作范围

手臂

旋转（RT轴）：正面基准 ±170°

抬臂（UA轴）：垂直基准 -90°~+165°

前伸（FA轴）：水平基准 -205°~+270°

                       上臂基准 -80°~+210°

手腕

转动（RW轴）：±270°

弯曲（BW轴）：前臂基准 -160°~+95°

扭转（TW轴）：焊枪电缆外置型 ±400°


更多参数、外形尺寸、动作范围＞


机器人控制器和示教器



G3

更多参数、外形尺寸＞

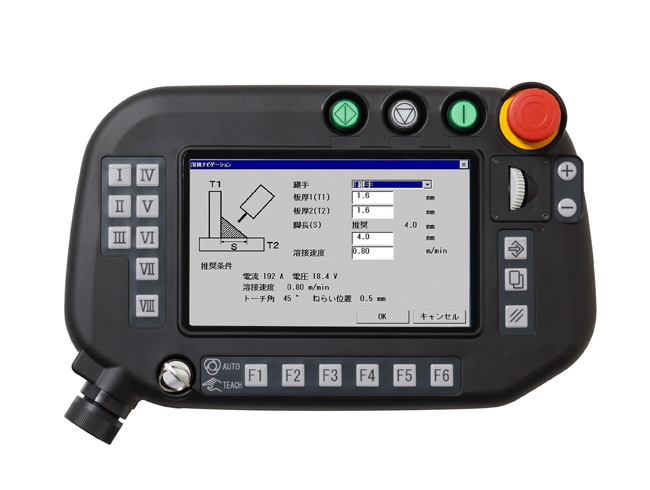

TP

更多参数、外形尺寸＞

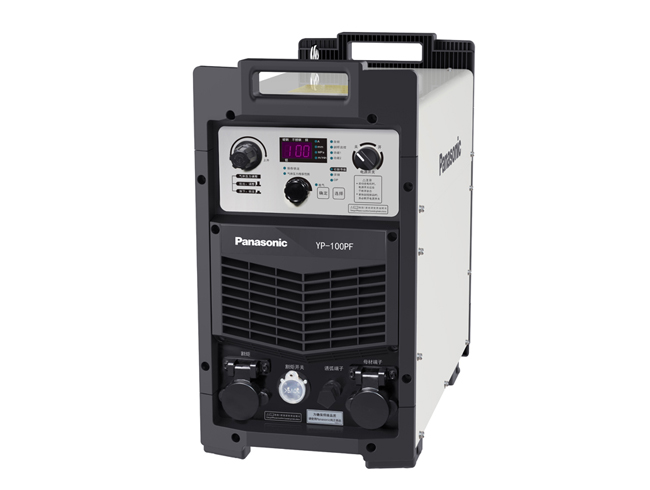

100PF3等离子切割电源


100PF3

电源型号：YP-100PF


产品序列号：YP-100PF3HGE


控制方式：IGBT逆变控制


最大切割厚度：40 mm(碳钢，非接触)


额定输出电流：100 A


系统配置

系统配置表

搭载TM1400本体：电缆外置型＞

搭载TL1800本体：8Kg负载＞
