焊接
总是不缺巧手和能人
用心了
才会知道

你也是艺术家

摇摆焊的历史

离不开核电站的焊接，

在大亚湾核电站的建设中

摇摆焊进入中国，

在当时国内是没有人会摇摆焊接的，

首次接触摇摆焊，

而国外的焊工在焊接的时候又不给看。

当时很多公司都派焊工去参于大亚湾核电的建设，

以求学个国外的先进焊接技术，

请了多名法国的焊接教练培训焊工，

想必是费了不少的劲，

才让摇摆焊在中国发扬光大。

不锈钢钨极惰性气体保护电弧焊

技术流行的是“走杯子”的方式，

但此种方式

绝不是有效的“走杯子”的方式

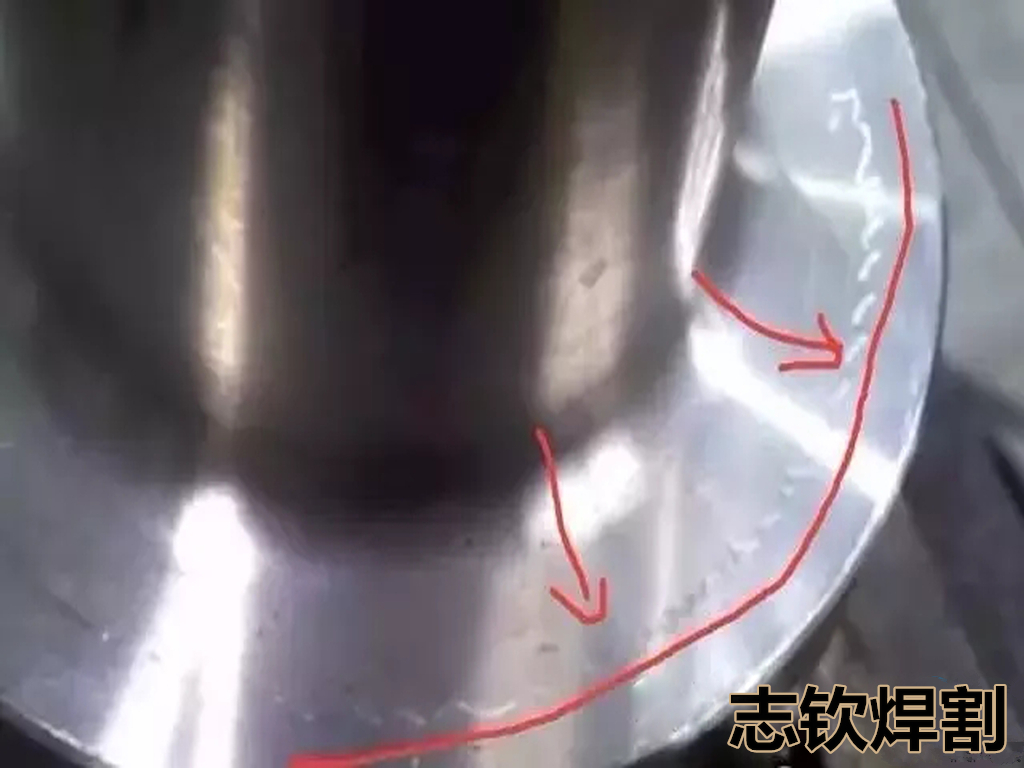

这种方式

容易在金属表面留下划痕

“摇把”焊接

操作方法与特点送丝方法：

就是大拇指与食指、中指紧夹焊丝.

用大拇指沿食指指尖方向靠摩擦向前推动焊丝，

焊丝从无名指和小拇指中间穿出，

起定位作用。

摇把送丝法的特点是续丝稳而快，

不间断，

均匀的摆动加大了Ar的保护圈，

更好的保证了焊缝的质量。

特别是不锈钢、有色金属材料焊接，

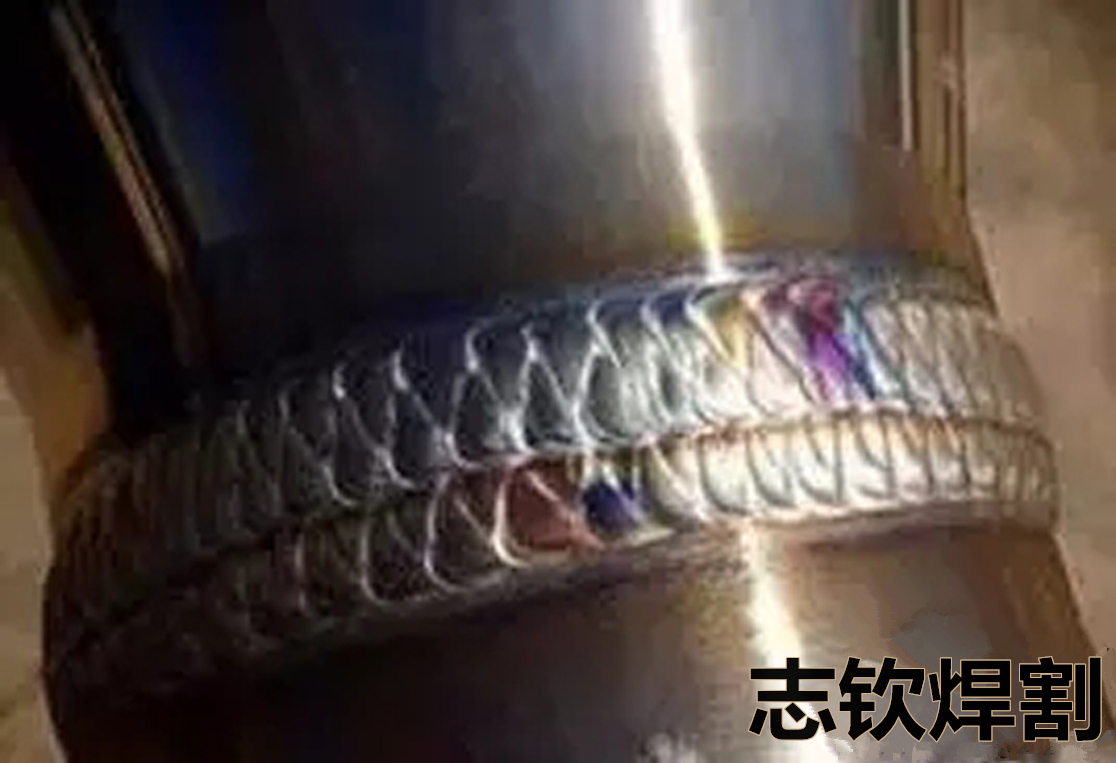

熔池均匀、气体保护得当，焊接外观更漂亮。

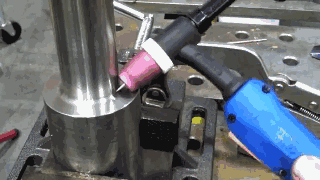

焊嘴扇形滚（摆）动

是氩弧焊“摇把”技术的核心。
焊嘴轻轻挨着坡口（起支撑作用）一侧停留并引燃电弧形成熔池，

靠大拇指与食指摩擦送丝

，随着焊嘴（热源及Ar气流保护迁移的方向）的摆动.

熔滴在牵引力和表面张力作用下从坡口另一侧与该侧母材相连，

等熔滴与另一侧母材形成稳定的熔池、焊缝后再摇摆回到母材原来一侧，

如此反复，

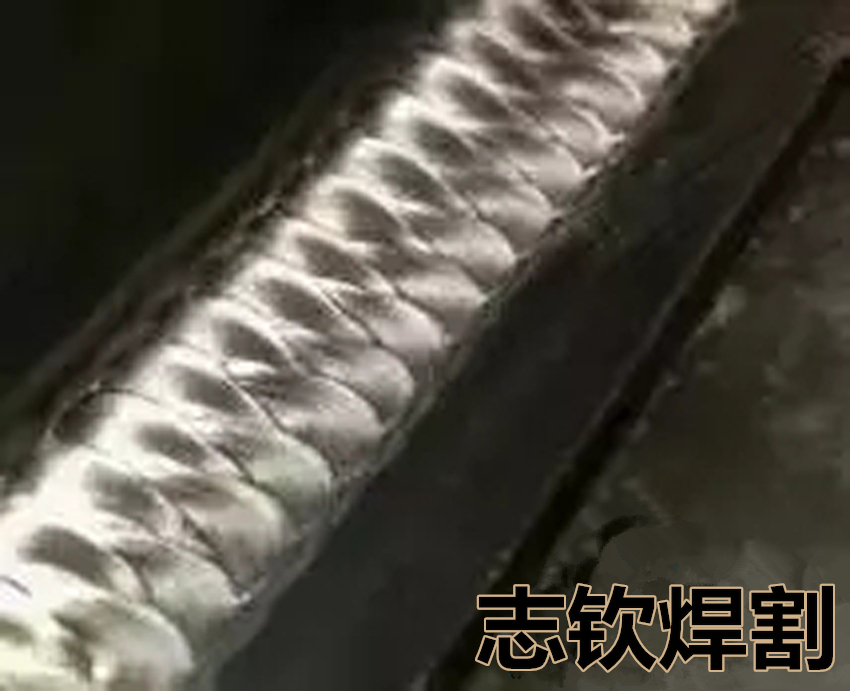

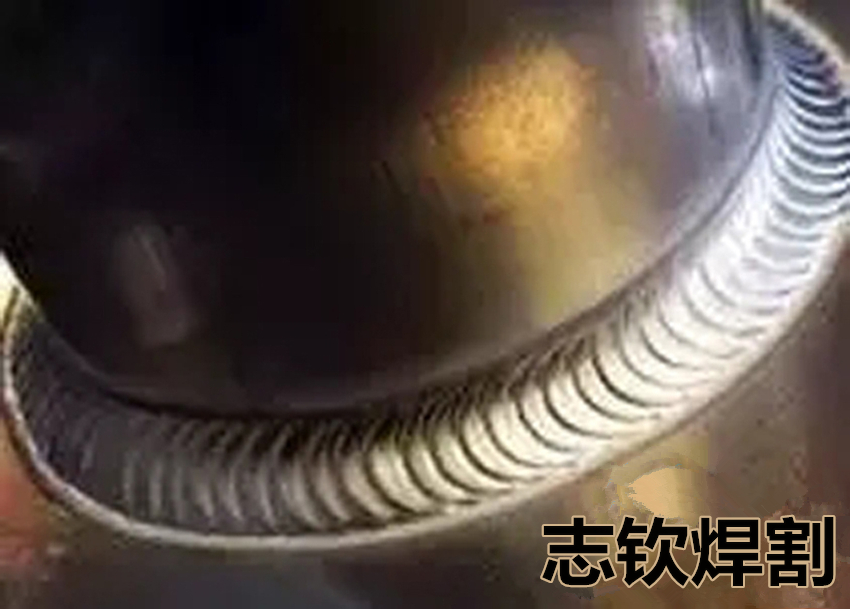

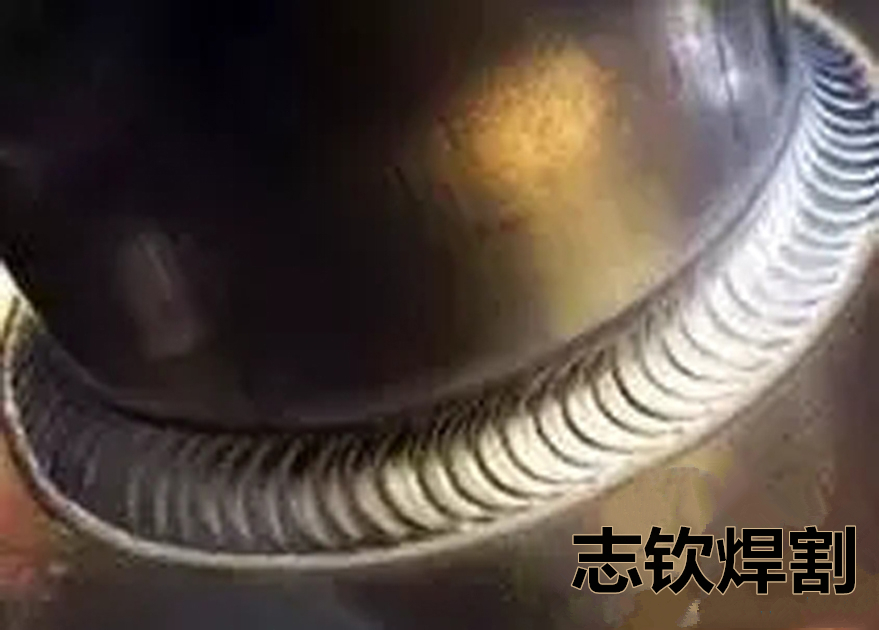

形成的焊缝两侧熔合良好，

不易产生咬边及未焊透、未熔台，

由于焊丝一直没有脱离Ar的保护圈，

故焊缝内部、表面质量都能够保证。

摇把”焊接

不易产生未焊透缺陷。
“摇把”焊接时的坡口间隙可以比“端把”焊接时大。
摇把焊接间隙要求为：一般合金钢1.5-3.5mm，镍基等黏性合金钢2.0-4.0mm。
摇把内加丝焊接法的坡口间隙可以做到：一般合金钢3.0-4.5mm，镍基等黏性合金钢3.5-5.0mm。

由于“摇把”焊接

选用较大的对口间隙及向两边坡口摆动，

和传统手法相比未焊透、未融合缺陷大大降低了。

常规手工钨极氩弧焊工艺，

由于选用较小的坡口间隙，

热源处于坡口和焊丝的中间，

焊工技能不过关的话通常会出现未焊透缺陷，

造成根部返修。
但摇把也是有它的缺陷：

因手臂需要摆动，

在受限空间不能操作；

焊接间隙小于1.5mm双边坡口角度小于550，

焊炬的瓷嘴摆动空间受限，无法焊接。

摇摆焊，

这样的文章也不少，

方法大致相同，

不同的地方就在于你自己的理解，

正如眼过千遍不如手过一遍，

每个人理解的不同，焊接出的焊缝就不一样。
